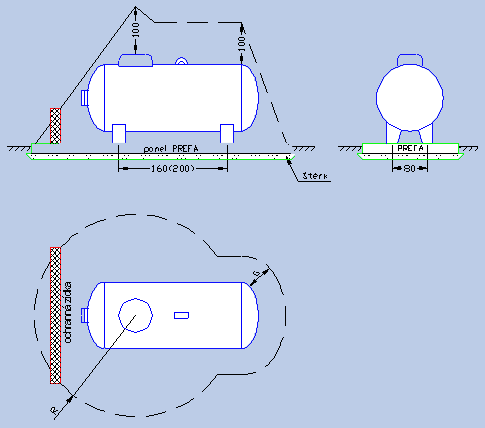

A. Schéma propanového hospodářství s nadzemním zásobníkem
a) uložení zásobníku na panel
b) uložení zásobníku na patky
Alternativně je možno umisťovat zásobníky v budovách. Výhodou je chráněné skladování a ochrana proti nepovolanému zásahu. Prostor musí být vybudován jako speciální místnost pouze pro zásobník.

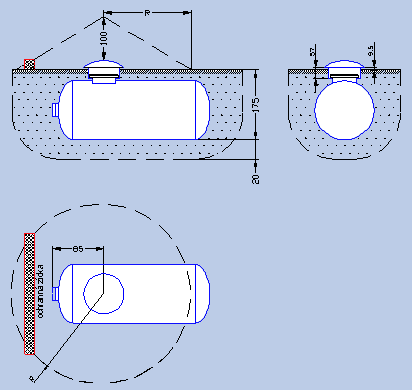

B. Schéma propanového hospodářství s podzemním zásobníkem
Velikost a rozměry zásobníku |
typ |
nominální objem(l) |
využitelný objem (l) |
hmotnost (kg) |
celková délka (cm) |
průměr nádoby (cm) |
celková výška (cm) |
1,2 t |
2 700 |
2 340 |
550 |
250 |
125 |
180 |
2,1 t |
4 850 |
4 120 |
900 |
430 |
125 |
180 |
Rozměry výkopu |
typ |
délka (cm) |
šířka (cm) |
hloubka (cm) |
písek (m3) |
1,2 t |
310 |
185 |
195 |
cca 7 |
2,1 t |
490 |
185 |
195 |
cca 11 |
Ochranné pásmo |
R = 300 cm |
V ochranném pásmu se nesmí nacházet
žádné hořlavé látky, okna, dveře, kanalizační vpusti a větrací šachty. Pásmo
nesmí přesahovat přes hranici pozemku.Použitím ochranných zídek se pásmo úměrně
zmenšuje, minimální vzdálenost ochranné zídky od stěny nádrže je 100 cm.
Od studny musí být zásobník vzdálen 800 cm, od šikmé střechy domu obvykle 400 cm. Zásobník může být vzdálen až 80 m od stáčecího stanoviště autocisterny.
|
|
|
|
|
